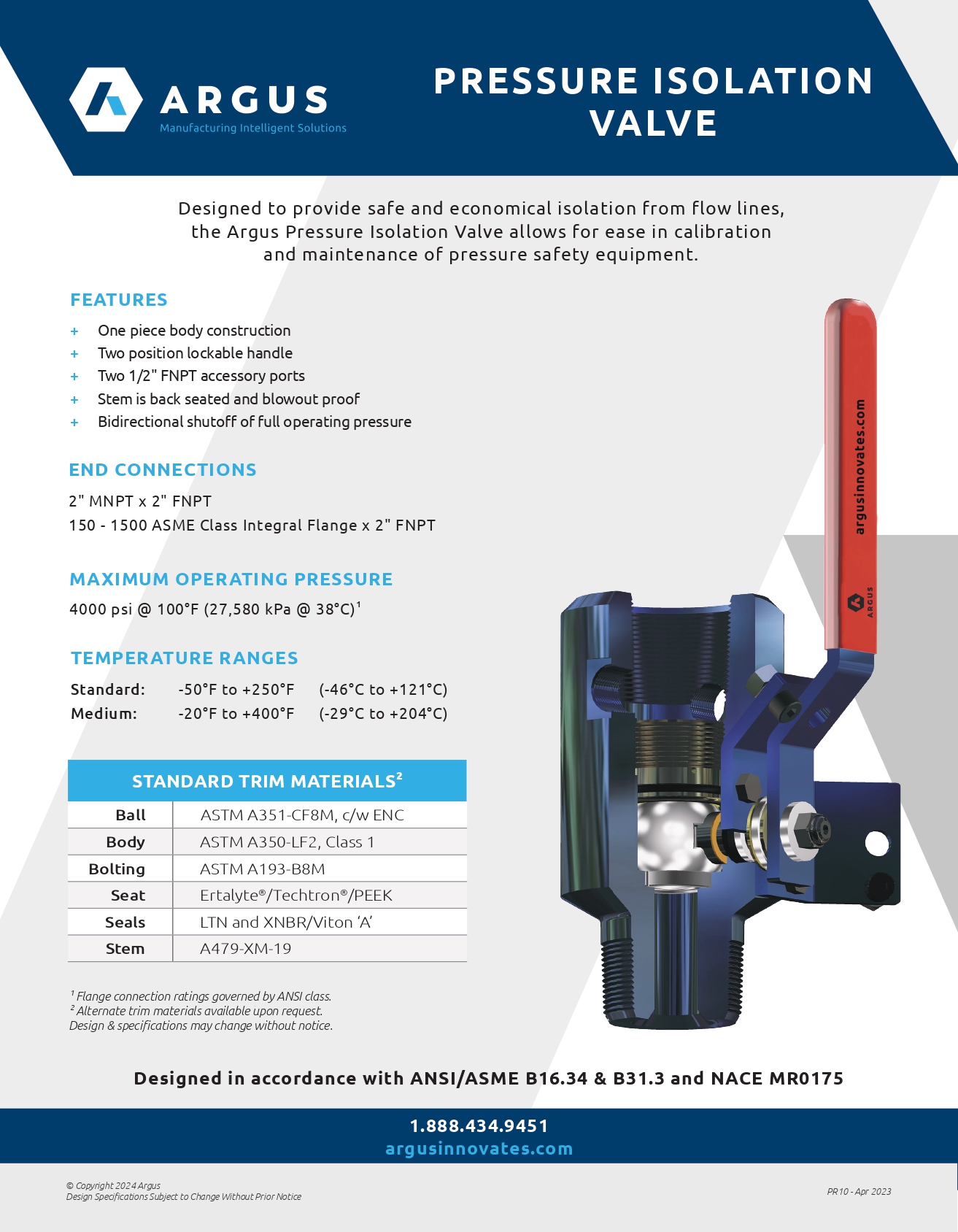

Desenvolvida para isolar de forma segura e econômica instrumentos de pressão e equipamentos de segurança durante a calibração e manutenção. Disponível como uma única válvula de isolamento ou como uma válvula de isolamento de pressão com duplo bloqueio e vazamento (DBB) para isolamento positivo com vazamento entre as bolas. As opções de conexão incluem 2″ MNPT × 2″ FNPT ou flange integral ASME Class 150–1500 × 2″ FNPT.
A válvula de isolamento de pressão Argus simplifica o funcionamento do sistema de pressão ao colocar uma válvula de isolamento bloqueável e à prova de vazamento diretamente no ponto de saída do instrumento. Dois portos de acessórios FNPT de 1/2″ permitem a conexão de medidores, ventilações ou transmissores sem necessidade de acessórios adicionais. Para trabalhos críticos ou em locais que exigem uma medição de energia zero verificável, opte pelo modelo DBB com duas bolas de isolamento independentes e um porto de drenagem/despressurização FNPT de 1/2″ entre elas.
Por que isso ajuda sua operação
A segurança é uma das vantagens mais importantes do Válvula Argus Pig. Ao contrário dos tanques de pigging tradicionais, não há riscos associados a projéteis sob pressão. Cada válvula é projetada com várias características para garantir operação segura em todos os ambientes:
Principais características:
✓ Porta de alerta de pressão para aviso acústico/visual antes da abertura
✓ Capa de proteção contra impactos e chave – sem martelo ou chamas
✓ Setas de alinhamento de limite de entrada e etiquetas de fluxo de alta visibilidade
✓ A orientação vertical da tampa reduz o risco de abertura horizontal sob pressão.
✓ Interlock opcional para garantir uma sequência de operação segura
O formato compacto e o design versátil da Argus Pig Valve permitem que os operadores ampliem drasticamente o número de tubulações que podem manter em funcionamento. Comparado com lançadores e receptores convencionais de formato de barril, a Argus Pig Valve é mais eficiente operacionalmente, economiza espaço e é econômica.
✓ Construção em uma única peça para maior resistência e redução de vazamentos.
✓ Alavanca com bloqueio em duas posições.
✓ Duas portas de acessórios FNPT de 1/2″.
✓ Base com haste à prova de estilhaços.
✓ Bloqueio bidirecional a pressão de operação máxima.
As válvulas Argus Pig são compatíveis com uma ampla gama de ferramentas de inspeção interna (ILI) utilizadas globalmente por centenas de operadores. Isso inclui tecnologias MFL, EMAT e UT de fornecedores líderes como ROSEN, KMAX e Quest. A Argus trabalha em estreita colaboração com os fabricantes de ferramentas de ILI para garantir a integração perfeita e um desempenho confiável em todos os programas de inspeção.
✓ Duas bolas independentes com alças bloqueáveis.
✓ Duas portas de acessórios FNPT de 1/2″ e uma saída de drenagem FNPT de 1/2″ entre as bolas.
✓ Bloqueio bidirecional independente da pressão de operação total.
✓ Cabos com proteção contra vazamentos e selos duplos para assegurar um funcionamento sem problemas.
A Argus é uma empresa focada no parceiro e comprometida em oferecer suporte completo para todos os produtos que fornecemos. Desde o projeto inicial e a implementação até a manutenção e reparação contínuas, a Argus está ao seu lado em todos os momentos.
✓ Bola: ASTM A351-CF8M, revestida com ENC; Corpo: ASTM A350-LF2 (Classe 1)
✓ Assento: Ertalyte® / Techtron® / PEEK; Base: XM-19 (única) / AISI 4140 ENP (DBB)
✓ Serras: LTN & XNBR / Viton A; Parafusos: A193-B8M (único) / Aço de liga 316 (DBB)
✓ Revestimentos alternativos sob pedido.
Projetos personalizados, acabamentos e materiais estão disponíveis mediante solicitação. Consulte o folheto para obter as especificações completas dos produtos padrão.
Parâmetro | Isolamento individual | Isolamento DBB |
|---|---|---|
Pressão de operação máxima | 4.000 psi @ 100°F | 5.000 psi @ 100°F
|
Intervalos de temperatura | –50°F a +250°F (Normal); –20°F a +400°F (Med) | –50°F a +250°F (Normal); –20°F a +400°F (Med)
|
Conexões finais | 2″ MNPT × 2″ FNPT; flange integral ASME 150–1500 × 2″ FNPT
| A mesma coisa |
Portas de acessórios | Duas unidades de 1/2″ FNPT
| Duas tubulações de drenagem de 1/2″ FNPT + 1/2″ FNPT (entre as bolas) |
Body/Parte superior | Corpo LF2, esfera CF8M (ENC); haste XM-19 | Corpo de fibra de carbono LF2, esfera CF8M (ENC); haste 4140 ENP |
Compliance | Materiales ASME B16.34/B31.3 e NACE MR0175 | A mesma coisa |
